AMETEK Sorensen XG系列直流电源的超小电流 (1mA-10mA)精度测试


  Sorensen XG 系列直流电源产品为可编程电源,能用作于电压源或电流源,主要面向研发,生产和OEM市场,其主要包含三个功率等级:850W,1500W和1700W,每个功率等级又都包含很多的不同的额定电压和电流的型号。Sorensen XG 系列产品具有优异的产品特性和很高的性价比。


 Sorensen XG:

  高功率密度

  高精度

  高稳定度

  内置序列输出功能

  具备绿色休眠模式

  具备Fold back保护模式



  AMETEK Sorensen XG 系列直流电源产品的电流回读精度指标为0.2%满量程,但是其经常会用于做小电流的激励源,为测试XG系列直流电源在恒流模式下小电流输出时的典型精度表现,特实测实验加以说明。

  测试环境:

  电脑: Win7 32位

  设备:XG150-5.6

  万用表:Keysight 34401

  XG控制软件:AMETEK Ethernet Test Utility

  连接方式:LAN,静态IP,直连


  测试过程:



  1. 测试方法

  将XG 的输出直接连接34401A 的电流测试端子,通过软件设置XG 上限电压为15V,设置XG 依次输出以下电流值。使用万用表持续记录1 分钟读数,记录其中的最大值和最小值。同时期使用XG 控制软件用”Meas:Curr?”回读电流20 次。

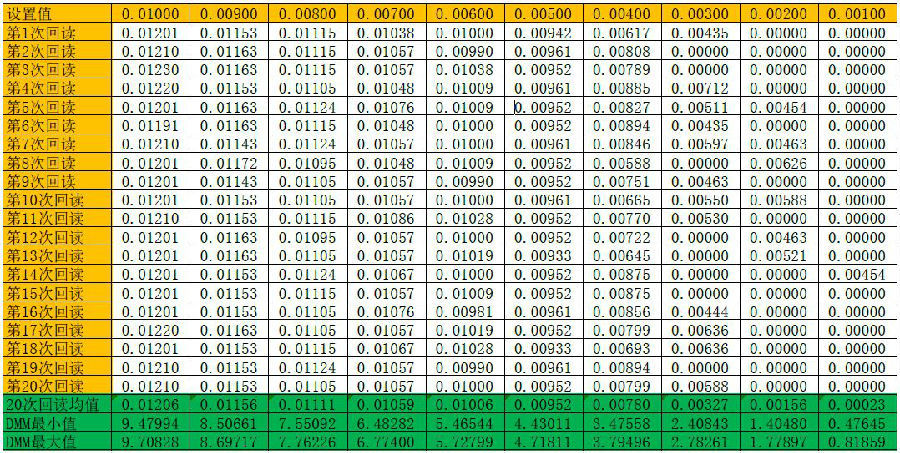

  2. 测试数据

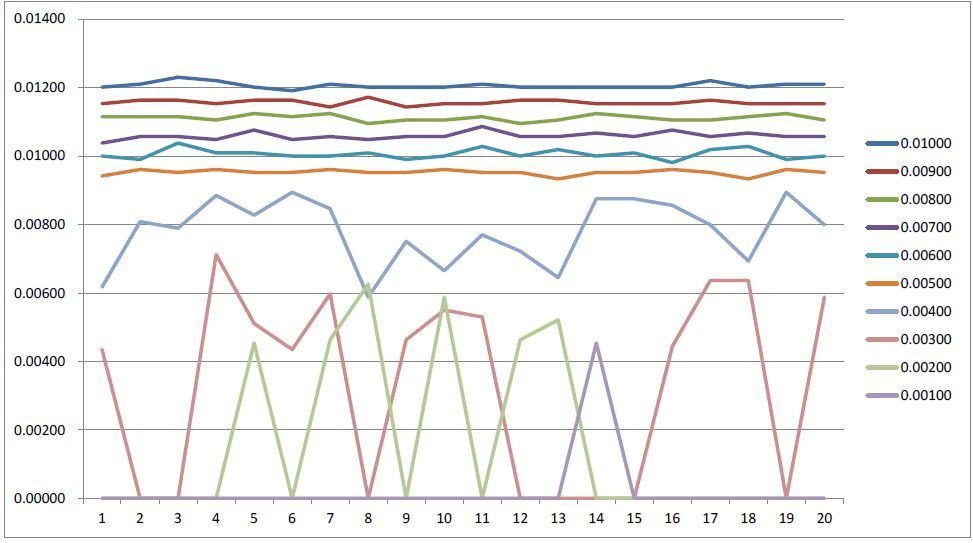

       其中XG 本机回读数据汇总图表显示如下:

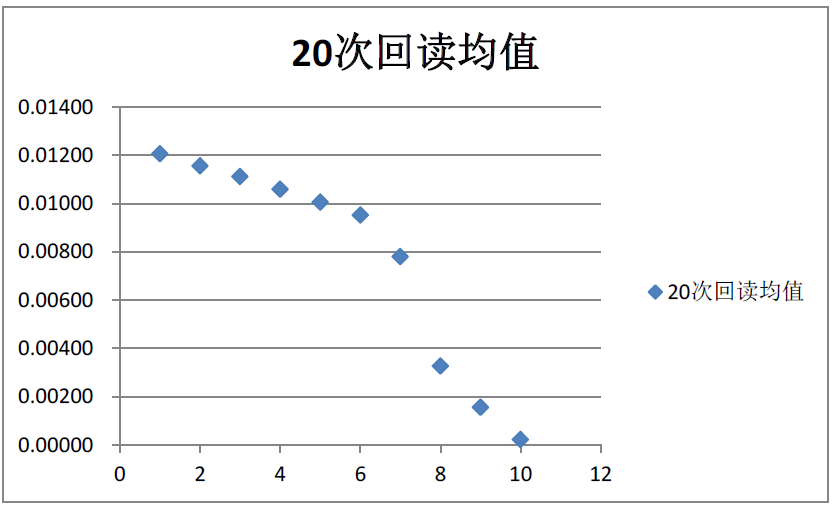

  20次回读均值:



  测试结论

  1. XG150-5.6的电流回读精度指标为0.2%*5.6A=11.2mA,而从实际测试数据来看,其典型表现要远优于此,即使设置输出电流小于10mA,回读的电流仍然相当精确。

  2. 在设置输出电流为5mA以上时,任意单次的回读读数都保持了较为良好的稳定性。

  3. 在设置输出电流为3mA以下时,单次的回读读数会存在较大的波动。但是如果取多次平均值,例如本次测试中采用的20次均值,则整体仍表现出良好的趋势变化。



AMETEK 程控电源部是AMETEK旗下的子公司, 目前包含的品牌有California Instruments, Sorensen, ELGAR, AMREL, VTI具有全球最广的程控电源产品线,神州技测作为AMETEK程控电源部的战略合作伙伴,愿与AMEEK 程控电源部携手为不同领域的客户提供专业的技术服务和完善的解决方案!
