热像仪在变配电设备检测中的应用
1、背景介绍：
变电站里有变压器、互感器、隔离开关、断路器、避雷器、电容器、整流器、绝缘子、线夹、阻波器等设备。随着电力消耗也快速上升，社会对电力的依赖越来越大。高电压大电流的设备长期工作，在故障出现之前数小时都比正常工作时发热要多。在事故之前得知各处设备的温度分布，就可以将处于萌芽状态的故障及时消除。
2、客户需要解决什么问题：
高压电气设备出线接头、内部导流回路连接处检测
各类导电接头、接线桩头氧化腐蚀以及连接不良缺陷
各类高压开关内中心触头接触不良缺陷
隔离刀闸刀口与触片以及转动帽与球头结合不良缺陷
电力变压器高、低压套管上、下两端连接不良
线夹发热检测
电缆接头检测
3、Fotric 产品如何帮助客户解决该问题及优势：
远距离、不接触、快速、实时、准确、热像图直观等特点
Fotric 具有自动命名功能，可以通过扫描二维码自动命名图片，方便管理
Fotric 具有云存储功能，可以建立自己的云，将所有数据上传云端，便于管理与大数据挖掘
Fotric 本机可添加 8 点、8 框、1 线，可同时测量更多点
拍摄的图片可本机分析，添加任意点、框、线
具有快速报告功能，可使用热像仪直接制作报告并发送云端或分享给负责人
具有温度与声音报警功能

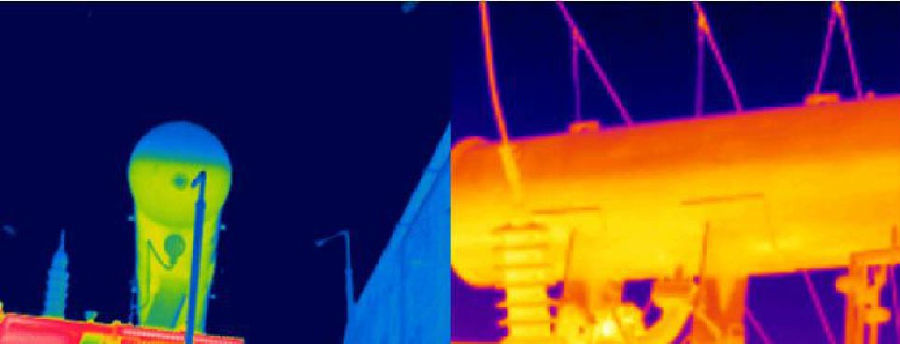

△ 油枕油位
油枕油位是判断变压器在运行中是否存在异常重要依据。常见问题有油路管道堵塞或阀门未能开启；油枕缺油或假油位；油枕内有积水。
△ 变压器套管
套管连接端部发热氧化是判断变压器是否异常的依据。常见问题有介质损耗增大；套管缺油；导电回路连接件接触不良。

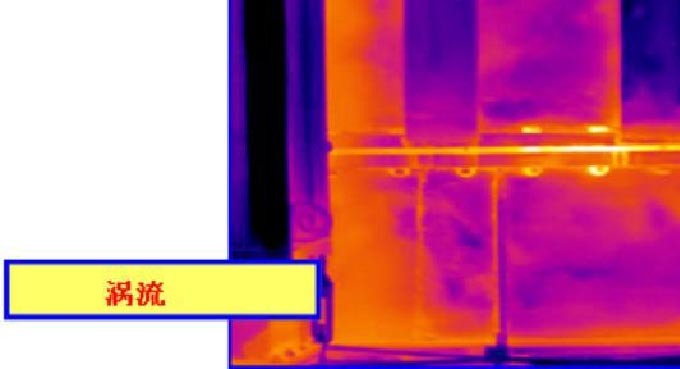

△ 变压器箱体
常见问题有箱体涡流损耗发热。主要由于漏磁产生的涡流引起箱体或部分连接螺杆发热。
△ CT 电流互感器
内部老化而导致的故障；内部老化而导致的局部放电现象
△ PT 电压互感器
内部老化而导致的故障；由于漏油而导致故障缺陷
△ 电容器
电容器介损；电容熔丝接触不良
△ 避雷器
500KV 严重缺陷，内部绝缘受潮、老化，漏油
4、配置方案：
推荐 Fotric 225-C 或 226-C，226-C 可搭配广角和长焦镜头。
5、哪些客户需要解决该问题：
国网或南方电网的变电站、升压站、输电工区
石化、铁路、煤炭等用电企业的变电设备
火电厂、水电厂等发电厂
