- 商品名称: 多星座导航信号模拟器(GNS83xx)
- 商品编号: 994279364348436480
- 品牌: R&S罗德与施瓦茨
多星座导航信号模拟器
GNS83xx 型多星座模拟器是针对各类用户机设计开发、生产测试、教学演示、 装备试验以及常规检测应用而推出的面向卫星导航系统的多星座多频点模 拟源。
GNS83xx 型多星座模拟器面向卫星导航系统提供卫星导航信号仿真，支持 BDS / GPS / GLONASS / Galileo 等星座任意频点组合的信号仿真输出，具备 BDS 星座(RNSS 36 颗)、GPS 星座(32 颗)、GLONASS 星座(24 颗)、Galileo 星座(24 颗)及其混合星座的卫星导航信号模拟输出能力，可提供高稳定度的 标准 1PPS 脉冲信号和 10MHz 时钟信号输出。
目前主要包括 GNS8320 型、GNS8332 型、GNS8340 型等产品。
型号
产品图片
特性
GNS8320
产品尺寸（mm）:
482×401.4×132。
采用 3· 标准上架机箱，
内置 PC，配置 5.7 寸显示
屏。
支持双端口输出，最多可支
持 6 频点信号输出。

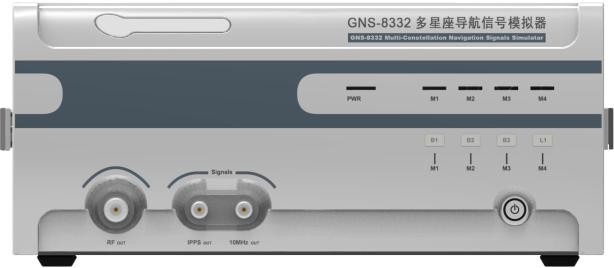

GNS8332
产品尺寸（mm）:
481.4×482.6×175。
采用 4· 标准上架机箱，
配置 1 个射频输出端口，最
多支持 8 个频点信号同时输出。
GNS8340
产品尺寸（mm）:
481.4×482.6×175。
采用 4· 标准上架机箱，
支持双端口大小功率输出，
支持实时闭环仿真，最多支
持 8 个频点信号输出。
1 功能特点
(1) 多频点输出：支持四大卫星导航系统(含北斗三号所有频点信号输出)任意频点组合的信号仿真输出。
(2) 星座仿真：能够完成卫星轨道仿真、卫星钟差仿真、延时差分 TGD 仿真等。
(3) 轨迹仿真：具有静态、动态轨迹生成能力，能够模拟车载、船载、飞行器等 运动载体的运动特性;同时，具有螺旋线等特殊场景仿真功能。
(4) 环境仿真：电离层延迟仿真、对流层延迟仿真、地面大气参数仿真等。
(5) 仿真控制：各通道伪距、功率等独立设置能力，针对星座模型生成导航电文 能力，大气层、电离层模型参数设置能力。
(6) 选配惯导组件：具备外部惯导数据导入功能，可提供与导航信号同步的惯导 数据输出。
(7) 选配评估软件组件：具备实时评估、流程脚本化、批量自动化测试以及自动 生成报表等功能。RN 可以完成定位精度、测速精度、测距精度、一致性测 试、误码率等测试。RD 支持总站 2.1 版协议及总站 4.0 版协议，可以完成 I 支路接收性能测试、Q 支路接收性能测试、I 支路动态范围测试、Q 支路动 态范围测试、失锁重捕时间测试 、双通道时差测试误差测试、双向时延测 试、定位成功率、发射 EIRP 测试、发射信号频率准确度、单向设备时延测 试(需要计数器支持)、载波抑制(频谱仪)、BPSK 载波相位调制(矢量信号分析仪)、用户授权管理等。
(8) 选配干扰信号仿真组件：可进行转发式干扰、欺骗式干扰、多路径干扰以及 自定义干扰(单频、扫频、调频、噪声、扩频)等信号仿真输出，满足各类 用户终端设备干扰环境下的测试需求。
(9) 选配实时闭环仿真组件：可实现实时数学仿真与信号生成(实时性优于10ms)，满足武器装备组合导航系统等进行半实物实时仿真测试应用需求。
2 参数指标
(1) 输出频率
· 可任选多个频点组合。
(2) 信号规模
· 通道数量：每频点 12/16 通道(选 配)
· 多径数量：每频点 4/24 路(选配)
(3) 信号精度
· 伪距相位控制精度：优于 0.05m
· 伪距变化率精度：优于 0.005m/s
· 通道间一致性：0.3ns
(4) 信号质量
· 相位噪声：
-75dBc/Hz 100 Hz;
-80dBc/Hz 1k Hz;
-85dBc/Hz 10k Hz;
-90dBc/Hz 100k Hz
· 谐波功率(MAX)：-35dBc
· 杂波功率(MAX)：-40dBc
(5) 信号功率
· 功率范围：-150dBm～-60dBm
· 功率分辨率：优于 0.2dB
· 功率准确度：优于 0.7dB
(6) 动态范围
· 速度： 0～16000m/s;
· 加速度： 0～900m/s2;
· 加加速度： 0～900m/s3;
(7) 外部接口
· 参考 1PPS 脉冲信号(BNC 型头)：
输入、输出各 1 个
· 参考 10MHz 时钟信号(BNC 型 头)：输入、输出各 1 个
· 射频输出口(N 型头)：1 个
(8) 时钟稳定度
· 秒稳：≤ 5×10-11
· 天稳：≤ ±5×10-10
(9) 外部参考输入
· 1PPS 脉冲信号：1 路
· 10MHz 时钟信号：1 路
(10) 标准参考输出
· 1PPS 脉冲信号：1 路
· 10MHz 时钟信号：1 路
(11) 输出秒脉冲指标
· 输出电平：LVTTL
· 上升沿稳定度：0.1ns
· 高电平持续时间：大于 20ms
(12) 闭环时延(选配)
· 实时性优于 10ms
(13) 惯导仿真(选配)
· 数据最高输出率：400Hz/s
· 惯 性 测 量 单 元 信 号 精 度 ： 0.1n mile/h
· 输出时延：-500ms~+500ms、可调步进：1·s
(14) 工作环境
· 工作温度：-10℃ ~ +55℃
· 湿度：10%～75%(22°C)，≥90% (45℃)
(15) 存储与运输
· 冲击：≤9g/s
· 振动：≤0.1g/(10Hz～100Hz)
· 湿度：≤98%
· 存储温度：-45°C～+75°C (16) 供电电源
· 交 流 电 压 200v-250v ， 频 率 (50±10)Hz，直流纹波≤3%
· 电源异常时自动保护
订购信息
GNS833x 型多星座模拟器订货信息表
星座
输出信号
订货周期
备注
RDSS
□BDS S1、S2
□入站接收机
4 周
多个频点组合
BDS
□BDS B1
□BDS B1C
□BDS B2
□BDS B2a
□BDS B2b
□BDS B3
GPS
□GPS L1
□GPS L1C
□GPS L2
□GPS L5
GLONASS
□GLO L1
□GLO L2
-
Galileo
□GAL E1
□GAL E5
-
注：具有相关资质用户，可提供 BDS 授权导航信号。
以下为可选组件
序号
组件名称
功能概述
备注
1
仿真控制软件系统
完成场景编辑、误差设置、星座仿真、轨迹仿 真、参数配置、仿真控制、状态监测等。
标 配
2
测试评估软件系统
可完成用户设备定位、测速等指标实时评估与 报表输出。
选 配
3
惯导仿真组件
可完成惯性导航组件（陀螺、加表）/系统的相 关仿真及惯导数据同步输出。
选 配
4
实时闭环仿真组件
可完成实时数学仿真与信号生成，可与其他系
统等进行半实物实时仿真测试，实时性优于
10ms。
选 配
