便携式导航信号模拟器(GNS8110)


便携式导航信号模拟器
+
  • GNS8110-1.jpg
  • GNS8110-2.jpg
  • 产品描述
  • 应用
  • 技术参考
    • 商品名称: 便携式导航信号模拟器(GNS8110)
    • 商品编号: 994279346656862208
    • 品牌: R&S罗德与施瓦茨

    便携式导航信号模拟器

      GNS8110 型便携式模拟器是针对用户机生产企业研发、检测、重复测试等应 用而推出的面向卫.星.导.航系统的单频点模拟源。

      GNS8110 型便携式模拟器面向卫.星导.航系统提供卫星导航信号仿真, 支持 BDS / GPS / GLONASS / Galileo 任意一个频点的信号仿真输出,具备 BDS 星座(RNSS 36 颗)、GPS 星座(32 颗)、GLONASS 星座(24 颗)、Galileo 星 座(24 颗)卫星导航信号模拟输出能力,提供高稳定度的标准 1PPS 脉冲信号和 10MHz 时钟信号输出,可以满足各类用户终端设备的设计开发、生产测试、教 学演示、常规检测等应用需求。

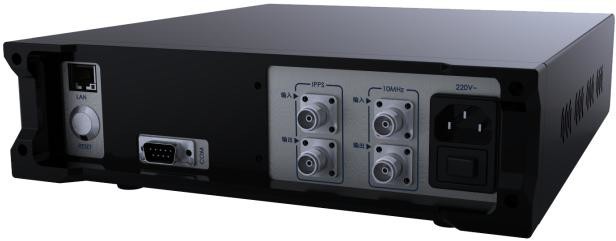

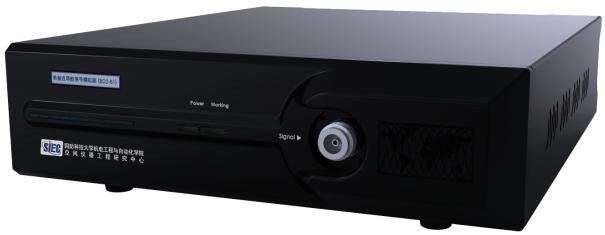

    GNS8110 型便携式模拟器外观图(长宽高=258×307×70mm)



    1 功能特点

      (1) 星座仿.真:能完成.卫星轨道仿真、卫星钟差仿真、延时差分 TGD 仿.真等。

      (2) 轨迹仿.真:具有静态、动态轨迹生成能力。

      (3) 环境仿.真:电离层延迟仿真、对流层延迟仿真、地面大气参数仿.真等。

      (4) 仿.真控制:各通道伪距、功率等独立设置能力,针对星座模型生成导航电文 能力,大气层、电离层模型参数设置能力。

      (5) 单频点输出:支持四大卫星导航系统任意 1 个频点的信号仿真输出。

    2  参数指标

      (1) 输出频率

      GPS、 GLONASS、Galileo 和 BDS

      任意 1 个频点

      (2) 信号规模

      · 通道数量:每频点 12 通道

      · 多径数量:每频点 1~4 路(复用)

      (3) 信号质量

      · 相位噪声:

      -75dBc/Hz 100 Hz; -80dBc/Hz 1k Hz;

      -85dBc/Hz 10k Hz;

      -90dBc/Hz 100k Hz

      · 谐波功率(MAX):-35dBc

      · 杂波功率(MAX):-40dBc

      (4) 信号功率

      · 功率范围:-150dBm~-60dBm

      · 功率分辨率:优于 0.2dB

      · 功率准确度:优于 0.7dB

      (5) 外部接口

      · 参考 1PPS 脉冲信号(BNC 型头): 输入、输出各 1 个

      · 参考 10MHz 时钟信号(BNC 型 头):输入、输出各 1 个

      · 射频输出口(N 型头):1 个

      (6) 时钟稳定度

      · 秒稳:≤ 5×10-11

      · 天稳:≤ ±5×10-10

      (7) 外部参考输入

      · 1PPS 脉冲信号:1 路

      · 10MHz 时钟信号:1 路

      (8) 标准参考输出

      · 1PPS 脉冲信号:1 路

      · 10MHz 时钟信号:1 路

      (9) 输出秒脉冲指标

      · 输出电平:LVTTL

      · 上升沿稳定度:0.1ns

      · 高电平持续时间:大于 20ms

      (10) 工作环境

      · 工作温度:-10℃- +55℃

      · 湿度:10%~75%(22°C),≥90%(45℃)

      (11) 存储与运输

      · 冲击:≤9g/s

      · 振动:≤0.1g/(10Hz~100Hz)

      · 湿度:≤98%

      · 存储温度:-45°C~+75°C (12) 供电电源

      · 交 流 电 压 200v-250v , 频 率(50±10)Hz,直流纹波≤3%

      · 电源异常时自动保护











    订购信息



    GNS8110 型便携式模拟器订货信息表



    输出信号

    订货周期

    备注



    BDS



    □BDS B1

    □BDS B1C

    □BDS B2

    □BDS B2a

    □BDS B2b



    □BDS B3







    4







    任选 1 个频点

    GPS

    □GPS L1

    □GPS L2

    □GPS L5

    GLONASS

    □GLO L1

    □GLO L2

    -

    Galileo

    □GAL E1

    □GAL E5

    -

    注:具有相关资质用户,可提供 BDS 授权导航信号。





    序号

    组件名称

    功能概述

    备注



    1



    仿真控制软件系统

    完成场景编辑、误差设置、星座仿真、轨迹仿真、 参数配置、仿.真控制、状态监测等。



    标配



    2



    测试评估软件系统

    可完成用户机灵敏度、定位时间、定位精度、测 速精度等指标实时评估与报表输出。



    可选
