R&S ESW EMI 测试接收机


EMI 测试接收机 R&S ESW
+
  • EMI测试接收机-ESW.jpg
  • 产品描述
  • 应用
  • 技术参考
    • 商品名称: R&S ESW EMI 测试接收机
    • 商品编号: 994272278239600640
    • 品牌: R&S罗德与施瓦茨

    EMI 测试接收机 R&S ESW

      简介

      R&S®ESW 是一款具有卓.*越射频特性的 EMI 测试接收机,高动态范围以及测量精度。这款测试接收机符合 CISPR、EN、MIL-STD-461、DO-160 以及 FCC 标准,满足严苛的认证测量要求。凭借基于 FFT 的时域扫描,R&S®ESW 几乎能够实时捕获和测量干扰频谱。借助该仪器的实时频谱分析功能以及瀑布图功能,用户能够详细分析干扰信号及其历史记录。多视图模式便于直观显示结果,甚至显示多个操作模式。



      主要特点

    •   频率范围介于 1 Hz 至 8 GHz、1 Hz 至 26.5 GHz 以及 1 Hz 至 44 GHz
    •   符合 CISPR16-1-1、ANSIC63.2、MIL-STD-461 以及 FCC 标准
    •   具有完善的动态范围以及精确度,适用于要求严苛的认证测量
    •   通过基于 FFT 的时域扫描实现超快速测量
    •   预选器包含可选高通滤波器和用于 ISM 频段的陷波器
    •   EMI 测试接收机和信号与频谱分析仪集于一体
    •   借助 80 MHz 带宽和瀑布图功能进行实时频谱分析(R&S®ESW-K55 选件)
    •   多视图功能支持在单个屏幕上直观显示多个操作模式



    特点和优势

      符合标准的 EMI 测量

    •   认证测量
    •   在频谱分析仪模式下执行符合标准的 EMI 测量

      满足严格要求的射频性能

    •   极宽的动态范围
    •   显示平均噪声电平 (DANL) 低(频率 ≤ 1 GHz 时典型值为 –168 dBm)
    •   射频前端的 1 dB 压缩点高达 +15 dBm
    •   高三阶截止点 (TOI)(典型值为 +25 dBm)
    •   卓越的测量精度(频率 ≤ 8 GHz 时测量精度为 ±0.37 dB)

      集成式预选滤波器以及前置放大器

    •   标配集成式预选滤波器(21 个滤波器)
    •   附加高通滤波器 (2 MHz),用于抑制交流电源线上的数据载波以及干扰信号
    •   陷波滤波器用于抑制免授权的 2.4 GHz 和 5.8 GHz ISM 频段中的强载波信号

      通过基于 FFT 的时域扫描实现超快速测量

    •   通过准峰值以及 CISPR 平均值加权实时测量传导干扰电平

      进行实时频谱分析,以便详细调查干扰(使用选件)

    •   借助高达 80 MHz 的带宽进行实时测量
    •   利用瀑布图无缝显示频谱
    •   余辉模式(频谱直方图)用于清晰识别脉冲和连续干扰
    •   频率模板触发,以便准确可靠地检测偶发性频谱事件

      操作方便,直观显示结果

    •   直观化扫描表
    •   多视图:直观显示多个结果
    •   经过优化、基于触摸屏的用户界面,用于快速访问所有功能
    •   集成式联机帮助
    •   保存结果和仪器设置

      自动化测试

    •   预览测量 – 数据简化 – 最终测量
    •   R&S®EMC32 EMC 测量软件,用于远程控制测量以及自动化 EMI 测试程序
    •   记录测量结果的报告生成器

      四通道喀呖声率测量

    •   符合 CISPR14-1 标准的喀呖声率分析
    •   结果记录

      数据保护和远程控制

    •   可移动硬盘驱动器 (HDD),用于保护测试数据的机密性和安全性
    •   通过 GPIB 或 LAN 远程控制
    •   针对 LabView、LabWindows/CVI、VXI Plug & Play 的驱动程序
    •   免费的固件更新,始终与技术发展保持同步

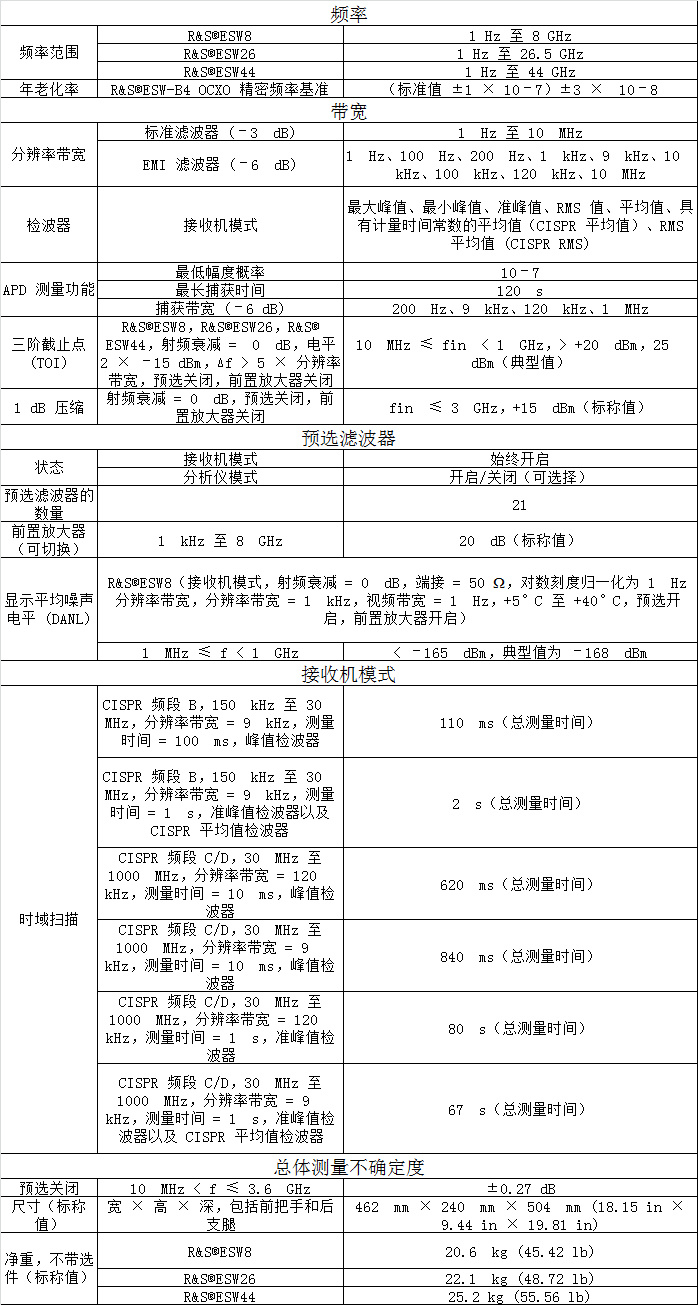

    规格
