R&S ESR EMI测试接收机


EMI测试接收机R&S ESCI(9kHz-3GHz) 是来自罗德与施瓦茨的EMI测试接收机, 基于频谱仪平台. R&S ESCI符.合CISPR16-1-1, 满足民用EMC标准的要求。
+
  • EMI测试接收机-ESR.jpg
  • 产品描述
  • 应用
  • 技术参考
    • 商品名称: R&S ESR EMI测试接收机
    • 商品编号: 994272211323674624
    • 品牌: R&S罗德与施瓦茨

    EMI测试接收机R&S ESCI(9kHz-3GHz) 是来自罗德与施瓦茨的EMI测试接收机, 基于频谱仪平台. R&S ESCI符.合CISPR16-1-1, 满足民用EMC标准的要求。

      简介

      R&S®ESR 是一款频率范围介于 10 Hz 至 26.5 GHz 的 EMI 测试接收机,并且符..合 CISPR 16-1-1 标准。该接收机可以通过传统步进式频率扫描或基于 FFT 的快.速时域扫描测量电磁干扰。R&S®ESR 亦可作为一款功能全.面、性.能良好的信号与频谱分析仪,适用于实验室应用。借助实时频谱分析功能和广.泛的诊断工具,该测试接收机能够详细分析干扰信号及其历史记录。R&S®ESR 采用结构清晰的菜单和操作直观的触摸屏,在任何模式下均易于操作。



      主要特点

    •   EMI 测试接收机与信号/频谱分析仪集于一体
    •   符.合 CISPR 16-1-1、ANSI C63.2、MIL‑STD‑461 和 FCC 标准
    •   使用集成式 20 dB 前置放大器进行预选
    •   分辨率带宽符.合 CISPR 标准,且可选择按十进位从 10 Hz 递增至 1 MHz  (MIL STD-461、DO-160)
    •   快速时域扫描(选件)或传统步进式频率扫描
    •   进行频跨高达 40 MHz 的实时频谱分析,以便详细调查干扰(选件)
    •   高分辨率时域显示 (50 μs)
    •   自动测试程序
    •   中频分析(选件)



      特点和优势

      符..合标准的干扰测量

    •   认证测量
    •   在频谱分析仪模式下执行符..合标准的 EMI 测量

      通过基于 FFT 的时域扫描实现*快.速测量(选件)

    •   借助基于硬件的 FFT 计算,测量速度快
    •   通过同步准峰值以及平均值加权实时测量传导干扰电平

      进行实时频谱分析,以便详细调查干扰(选件)

    •   利用瀑布图无缝显示时域内频谱
    •   余辉模式(频谱直方图)用于清晰识别脉冲和连续干扰
    •   频率模板触发,以便检测偶发性频谱事件

      大的频域内和时域内测量及分析功能

    •   自动测试序列,涵盖预览测量、数据简化以及测量
    •   可显示干扰信号周围频谱的中频分析功能(选件)
    •   时域显示 – 集成式示波器功能
    •   同步显示最多六个迹线以及四个条形图
    •   预设天线因子(转换因子)以及用户创建的转换因子集
    •   符.合商用标准的 EMI 限值线库,具有快.捷编辑器
    •   使用 R&S®EMC32 测量软件和 R&S®ES-SCAN EMI 软件的远程控制测量和自动化 EMI 测试程序
    •   适合一般实验室应用的广泛分析功能
    •   用于标量网络分析的跟踪源(选件)

      操作方便,结果显示直观

    •   基于触摸屏的用户界面,带有撤消/重做功能
    •   一目了然的扫描设置表格
    •   集成式联机帮助
    •   将结果及仪器设置保存到内部或外部媒介
    •   可移动硬盘驱动器 (HDD),用于保护测试数据的机密性
    •   通过 GPIB 或 LAN 远程控制
    •   LabView、LabWindows/CVI、VXI Plug & Play 的驱动程序
    •   固件更新 – 始.终与新.技术发展保持同步

      紧凑坚固 – 同样适合移动应用

    •   直流电源,适合现场应用,可选择使用外部电池盒以及加固外壳
    •   耐高振以及冲击负荷的固态驱动器 (SSD)
    •   紧凑设计

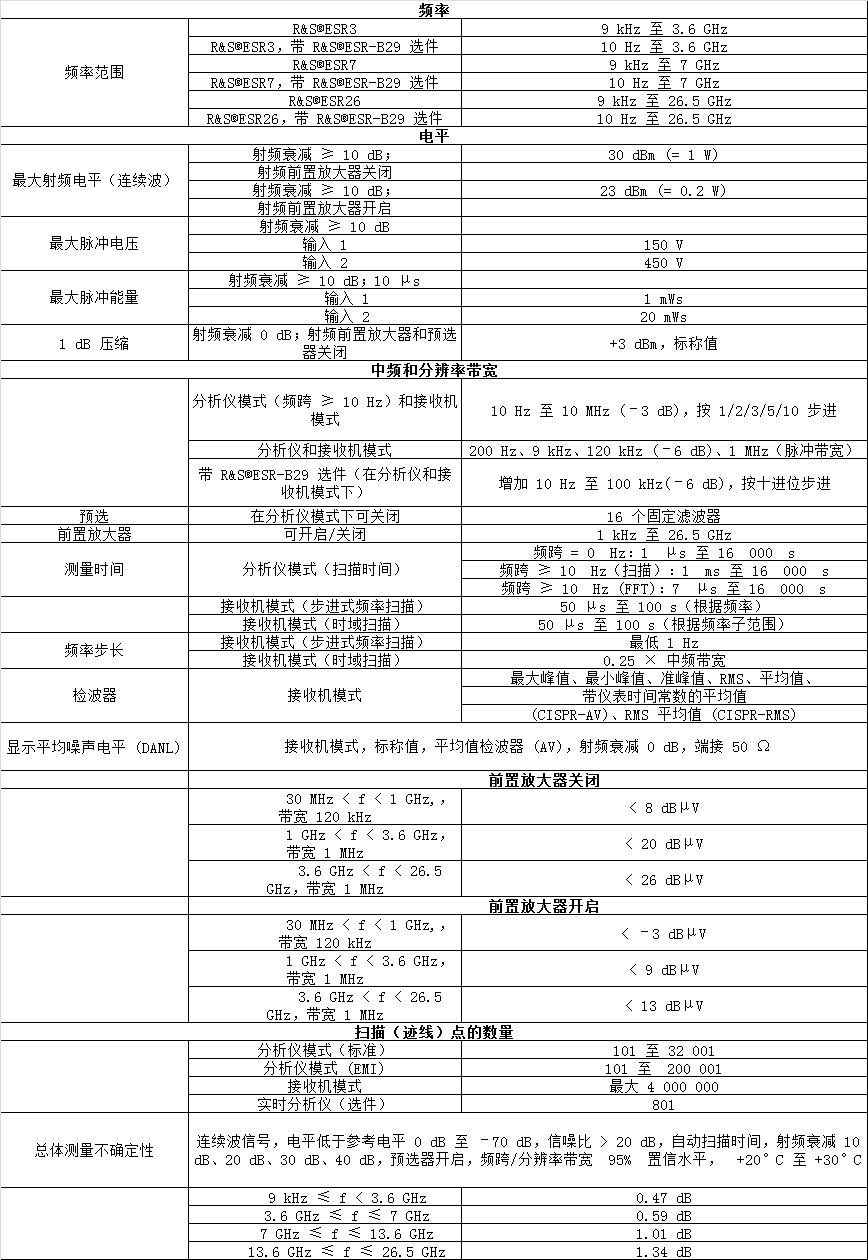

    产品特性
