6300 系列高功率可编程三相交流电源供应器


可程式三相输出,採用 IGBT / PWM 脉宽调变技术 (Switching) 设计,省电省空间。输出电压设定范围0 - 300V,频率设定范围45-70Hz,另可选购单相 3线输出、0 - 600V 电压、360-400Hz 或 760-840Hz 输出功能。型号:...
+
  • pic_001.6300 系列高功率可编程三相交流电源供应器.jpg
  • 产品描述
  • 应用
  • 技术参数
    • 商品名称: 6300 系列高功率可编程三相交流电源供应器
    • 商品编号: 994270484704878592
    • 品牌: EEC华仪电子

    可程式三相输出,採用 IGBT / PWM 脉宽调变技术 (Switching) 设计,省电省空间。输出电压设定范围0 - 300V,频率设定范围45-70Hz,另可选购单相 3线输出、0 - 600V 电压、360-400Hz 或 760-840Hz 输出功能。型号:...





    三相交流电源

    6300系列三相交流电源最高输出可达300kVA, PWM脉宽调变设计实现省电与节约空间等效益。超高电源功率满.足工业马达,空调系统及充电站等运转测试。6300宽广的频率输出范围也使它能符合航空、军事的法规与测试需求。

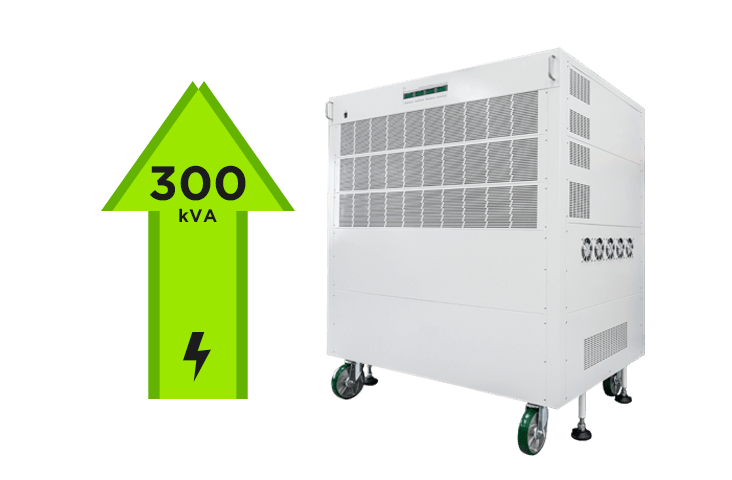

    高达300kVA的输出功率

    6300提供三相输出最高达300kVA,可以选配是否搭载PFC,降低能耗。





    高密度功率设计

    采用高密度电源技术设计,小机壳即可拥有高功率输出。





    翱..翔..天..际,华仪把.关

    6300可选配宽广范围输出频率,频率从45Hz~840Hz。宽泛的频率使其涵盖了航天测试的要求。





    OCF过载电流恒定输出技术

    EEC的技术"过载电流恒定输出功能" (OCF),自动调整电压输出来确保电流维持恒定值,持续至产品稳.定运转。





    掌控度更高

    可设定缓升时间和缓降时间,让配电时间的安排更具弹性,掌控度更高





    量身打造使用者测试需求

    内建8个程式记忆组,每组内含5个程式记忆步骤,便于设定与测试不同条件。不同产品的测试,可以快速切换记忆的参数,立即执行测试。





      6309 6315 6330 6345 6360 6390 63120 63150 63180 63210 63240 63300

    交流输出

    最大功率 单相 3kVA 5kVA 10kVA 15kVA 20kVA 30kVA 40kVA 50kVA 60kVA 70kVA 80kVA 100kVA
    总功率 9kVA 15kVA 30kVA 45kVA 60kVA 90kVA 120kVA 150kVA 180kVA 210kVA 240kVA 300kVA
    最大电流 (r.m.s) (0 - 150Vac) 25.2A 42A 84A 126A 168A 252A 336A 420A 504A 588A 672A 840A
    8最大电流 (r.m.s) (0 - 300Vac) 12.6A 21A 42A 63A 84A 126A 168A 210A 252A 294A 336A 420A
    相数 3Ø4W
    频率 45.0 - 70.0Hz Full Range Adjust
    总谐波失真 < 1% at 110/220V & 50/60Hz (Resistive Load)
    波峰因数 ≥3

    输入

    相数 3Ø4W
    电压 220Vac (L-N)/380Vac (L-L) ±10%
    频率 47 - 63Hz
    功率因数 0.8 (with optional passive PFC > 0.95)

     一般规格

    效率 ≧80% (at Full Load ) ≧85%(at Full Load )
    尺寸(mm) 430x732x650 600x842x900 800x1557x900 1200x1557x900 1600x1557x1106 1600x1808x1206
    净重 160kg 199kg 373kg 622kg 645kg 1139kg 1659kg 1800kg 2100kg 2400kg 2600kg 2850kg
