MSO8000系列数字示波器 国产2G示波器


MSO8000系列数字示波器是基于RIGOL自主知识产权的ASIC芯片和UltraVision II技术平台的中高.端混合信号数字示波器。MSO8000系列模拟通道带宽高达2 GHz,集7种仪器于一身,具有500 Mpts大存储深度、良好的波形...
+
  • 20190901154420_5d6b76d4ed3f9.png
  • 20190901154427_5d6b76db400ab.png
  • 20190901154435_5d6b76e37646d.png
  • 20190901154446_5d6b76ee966f8.png
  • 产品描述
  • 应用
  • 技术参数
    • 商品名称: MSO8000系列数字示波器 国产2G示波器
    • 商品编号: 994270024631672832
    • 品牌: RIGOL普源精电

    MSO8000系列数字示波器是基于RIGOL自主知识产权的ASIC芯片和UltraVision II技术平台的中高.端混合信号数字示波器。MSO8000系列模拟通道带宽高达2 GHz,集7种仪器于一身,具有500 Mpts大存储深度、良好的波形...

    MSO8000系列数字示波器 产品描述:

    MSO8000系列数字示波器是基于RIGOL自主知识产权的ASIC芯片和UltraVision II技术平台的中.高.端混合信号数字示波器。MSO8000系列模拟通道带宽高达2 GHz,集7种仪器于一身,具有500 Mpts的大存储深度、良好的波形显示效果及波形捕获率和数据分析功能,并且支持实时眼图测量和抖动分析,为客户提供更..优的测试解决方案。



    MSO8000系列数字示波器 产品特点:



    MSO8000系列数字示波器



    ▲ 带宽和采样率

    MSO8000系列数字示波器为您提供2 GHz模拟带宽和10 GSa/s采样率。低带宽型号随时可通过软件将带宽升级到2 GHz(单通道和半通道模式),低至100 ps的分辨率(最小时基下可达到2 ps),以查看微小的波形细节



    MSO8000系列数字示波器



    ▲ 经..济实..用的眼图预测试

    用示波器进行眼图测量可以帮助用户直观地显示出数字信号的传输质量,从而了解系统中码间串扰的强弱,便于在系统设计中做出改善。对于经常需要对数字信号进行质量验证的场合,带有眼图功能的MSO8000数字示波器无疑是您明智的选择



    MSO8000系列数字示波器

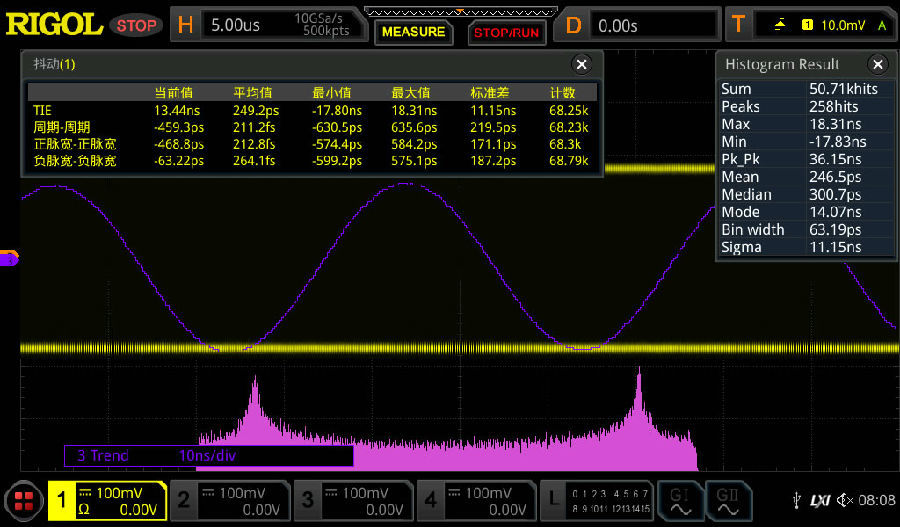

    ▲ 支持多样化显示的抖动分析

    为了帮助工程师轻松、便.捷地找出信号中的抖动成分,MSO8000支持多样化显示的抖动分析功能。通过示波器的抖动分析功能,可以一次测量多个连续比特位并统计,高效地完成大数据量的抖动分析。再结合抖动趋势图和直方图统计,可以直观地分析抖动的性质和来源,提高了工程师的工作效率



    MSO8000系列数字示波器



    ▲ 波形捕获率高达每秒60万次

    高达600,000 wfms/s 的波形捕获率,可以减少死区时间,更容易发现信号中存在的毛刺和其他偶发事件,从而提高了工程师的调试效率



    MSO8000系列数字示波器



    ▲ 全内存硬件测量

    不再局限于屏幕上可见的波形效果,针对多周期的高频信号测试,依然能准确得到结果



    MSO8000系列数字示波器

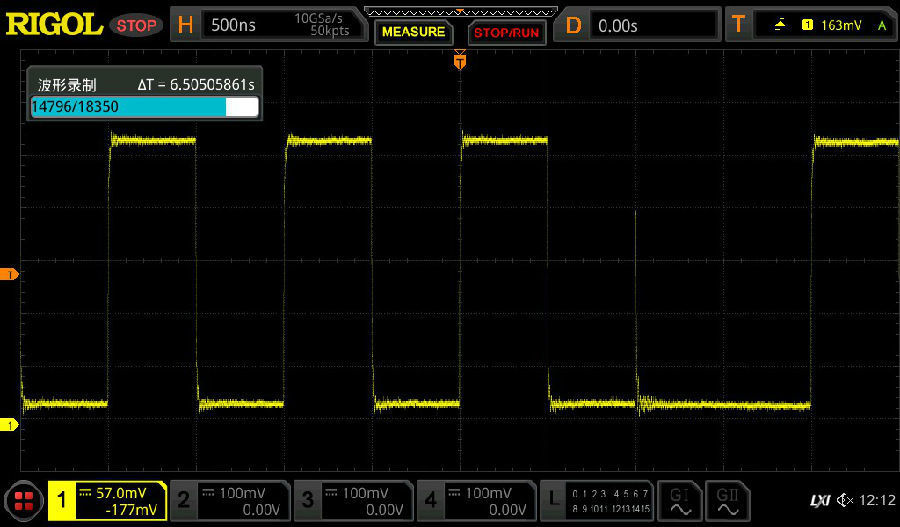

    ▲ 500Mpts深存储,多达45 万帧硬件波形录制

    MSO8000系列标配500Mpts的存储深度,硬件波形录制功能采用了分段存储技术,可以通过设定触发条件实现有选择性地捕获和存储用户关注的信号,并在信号上标记时间,这样既保证了捕获的高效性,又进一步扩展了波形观测的总时间



  • 型号 模拟带宽 模拟通道数 最高实时采样率 最大存储深度 最高波形捕获率 数字通道 内置信号源
    MSO8064 600MHz 4 10GSa/s 500Mpts 600,000wfms/s 16(探头选配) 2CH(选配)
    MSO8204 2GHz 4 10GSa/s 500Mpts 600,000wfms/s 16(探头选配) 2CH(选配)
    MSO8104 1GHz 4 10GSa/s 500Mpts 600,000wfms/s 16(探头选配) 2CH(选配)
