- 商品名称: TH2851-130 精密阻抗分析仪
- 商品编号: 994269229618126848
- 品牌: 常州同惠电子
精密阻抗分析仪
性能特点
• 测试频率：10HZ-130MHz
• 高.精度：采用自动平衡电桥技术，四端对测试配置
• 高.稳定性和一致性
• 高.速度：最快达5ms的测试速度
• 高.分辨：10.1英寸电容式触摸屏，分辨率1280*800
• 点测、列表扫描、图形扫描三种测试方式
• 1601点多参数列表扫描功能
• 四参数测量
• 4通道图形扫描功能，每通道可显示4条曲线，通道和曲线有16种分屏显示方式
• 分选：LCR模式10档分选
• 图形扫描模式每条曲线单独分选
• 高兼容性:支持SCPI指令集，兼容KEYSIGHT E4990A、E4980A、E4980AL. HP4284A
- 简介
-
• TH2851系列阻抗分析仪是常州同惠电子采用当前自动平衡电桥原理研制成功的阻抗测试仪器。
TH2851系列阻抗分析仪彻底颠覆了传统国产仪器复杂繁琐的操作界面，基于Windows10操作系统，实现了全电脑化操作界面，让测试更智能、更简.便。
TH2851系列阻抗分析仪解决了国外同类仪器只能分析、无法单独测试的缺陷；中英文操作界面也解决了国外仪器仅有英文界面的尴尬；采用单测和分析两种界面，让测试更简单。
得益于自动平衡电桥技术，在10Hz-130MHz的频率范围可以保证0.08%的基本精度
快达5ms的测试速度、及高达1GΩ的阻抗测试范围可以满足元件与材料的测量要求，特别有利于低损耗(D)电容器和高品质因数(Q)电感器的测量。四端对的端口配置方式可有效消除测试线电磁耦合的影响，将低阻抗测试能力的下限比常规五端配置的仪器向下扩展了十倍。
A. 高.精度
自动平衡电桥技术的应用，得以在10Hz-130MHz频率、1mΩ-100M的阻抗范围内都能达到理想的测量精度，其中最高精度达0.08%，远远高于射频反射测量法的阻抗分析仪、网络分析仪的精度。
B. 高稳.定性和高一.致性

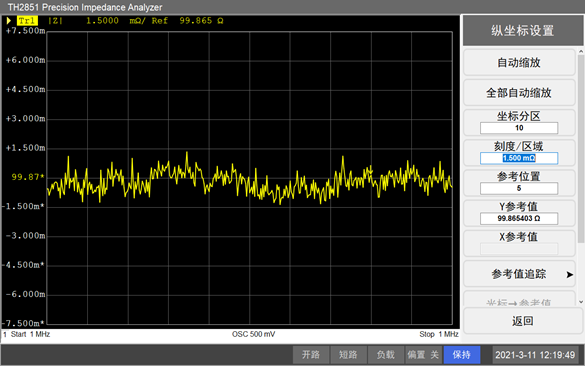

下图是在速度5、测试频率1MHz，测量100Ω电阻的曲线，由下图可见其轨迹噪声≦0.003%（≦±0.0015Ω）

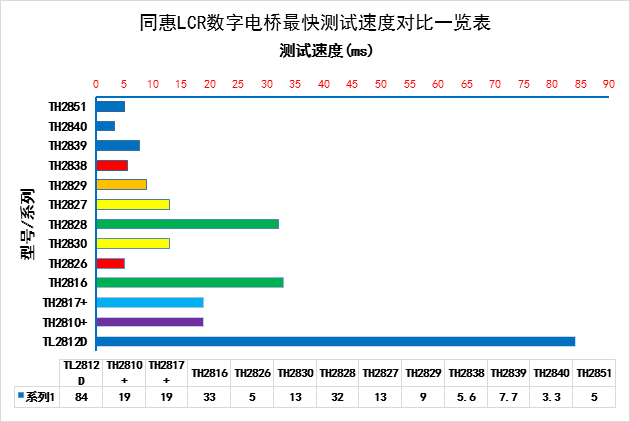

C. 高.速度
D. 10.1寸大屏，四种测量参数，让细节一览.无.遗
10.1寸触摸屏、1280*800分辨率，Windows10系统、中英文操作界面，支持键盘、鼠标、LAN、VGA/HDMI接口，带来的是便捷性的操作。

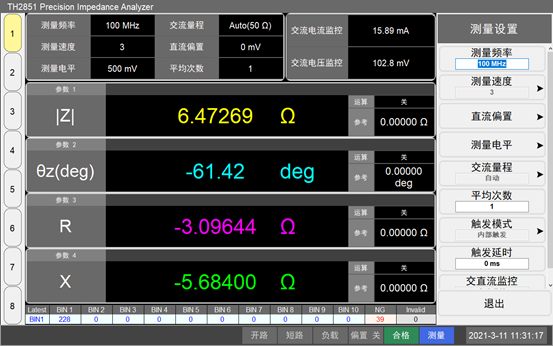

大屏幕带来更多的好处是，可以把所有测试参数及分选参数、分选结果、功能选择等参数放置在同一屏幕，而且看起来绝不拥挤和杂乱，同时可以显示四种测量参数，四种测量参数任意可调。屏幕左边的按钮可以快捷选择8套测试参数
E. 增强的列表扫描功能

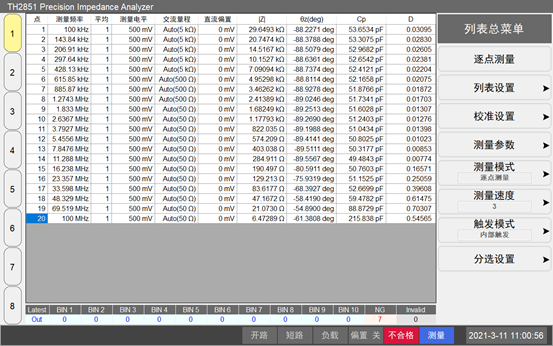

可以设置1601点的列表扫描，每个点可以单独设置测试频率、测试电压、直流偏置等测试条件。
F. 分析图形界面

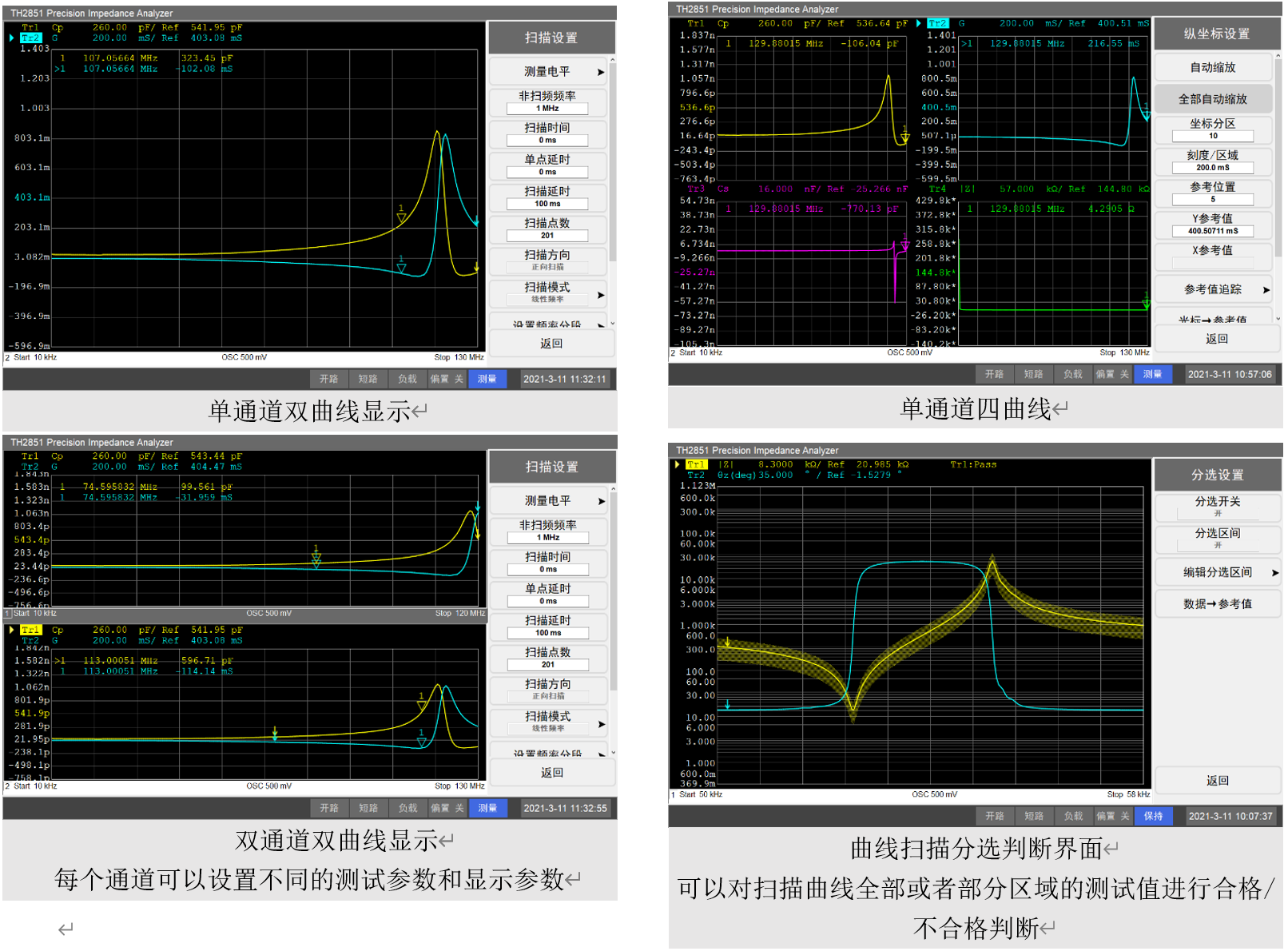

多通道可以显示4条曲线。通道和曲线各有十四种分屏显示方法
G. 等效电路分析测试

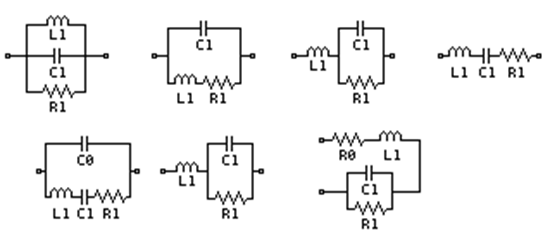

现实生活中不同类型的器件可以被等效成简单的三参数四种模型、四参数三种模型的阻抗器件，等效电路分析测试功能提供了7种基本的电路模型用于等效这些器件。

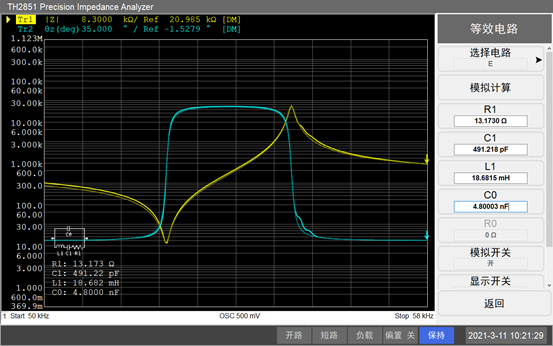

可以通过仿.真的等效电路参数值的阻抗拟合曲线与实际测量的阻抗曲线进行对比，还可以通过您输入的参数按照所选择的模型进行拟合。
等效的电路模型可以直接输出成TXT文档方便用户保存使用
- 应用
-
• 无源元件：
电容器、电感器、磁芯、电阻器、压电器件、变压器、芯片组件和网络元件等的阻抗参数评估和性能分析。
• 半导体元件：
LED驱动集成电路寄生参数测试分析；变容二极管的C-VDC特性；晶体管或集成电路的寄生参数分析
• 其它元件：
印制电路板、继电器、开关、电缆、电池等阻抗评估
• 介质材料：
塑料、陶瓷和其它材料的介电常数和损耗角评估
• 磁性材料：
铁氧体、非晶体和其它磁性材料的导磁率和损耗角评估
• 半导体材料：
半导体材料的介电常数、导电率和C-V特性液晶材料：液晶单元的介电常数、弹性常数等C-V特性
技术参数
产品型号 TH2851-015 TH2851-030 TH2851-050 TH2851-080 TH2851-130 显示 10.1英寸TFTLCD显示器1280×RGB×800，电容式触摸屏 AC测量参数 Cp/Cs、Lp/Ls、Rp/Rs、|Z|、|Y|、R、X、G、B、θ、D、Q、VAC、IAC DC测量参数 VDC、IDC 测试频率 范围 10Hz--15MHz 10Hz--30MHz 10Hz--50MHz 10Hz--80MHz 10Hz--130MHz 最高分辨率 1mHz 测试电平 AC电压 5mV—1Vrms 分辨率 100uV AC电流 200uA—20mArms 分辨率 20uA DC偏置 电压 0V-±40V 电压分辨率 100μV 电流 0mA-±100mA 电流分辨率 1μA 测试端配置 四端对 输出阻抗 25Ω（典型值） 典型测量时间（速度） 五档：1(快速)—5(精确) 1:5ms2:10ms3:40ms4:80ms5:400ms （不包括通讯时间的算数平均值，每个频率测试速度会略有不同） 最高准确度 1kHz：0.08% 1MHz：0.08% 2MHz：0.5% 10MHz：1% 130MHz：5.0% 测量显示范围 a：1×10-18；E：1×1018 Cs、Cp ±1.00000aF-99.9999EF Ls、Lp ±1.00000aH-99.9999EH Cs、Cp ±1.00000aF-999.999EF Ls、Lp ±1.000000aH-999.999EH D ±0.00001-9.99999 Q ±0.01-99999.9 R、Rs、Rp、X、Z ±1.00000aΩ-999.999EΩ G、B、Y ±1.00000aS-99.9999ES Vdc ±1.000000aV-999.9999EV Idc ±1.00000aA-999.999EA θr ±1.00000arad-3.14159rad θd ±0.0001deg-180.000deg Δ% ±0.0001%--999.999% 多功能参数列表扫描 1601点，每个点可设置平均数，每个点可单独分选 扫描参数：测量参数、测试频率、AC电压、AC电流、DCBIAS电压、DCBIAS电流 图形扫描 参数 频率、ACV、ACI、DCV、DCI 类型 对数、线性、频率分段 点数 2-1601 通道数 4 曲线数 4条/通道 分屏显示 14种（通道和曲线） 等效电路分析 3元件模型：4个、4元件模型：3个 分选 LCR模式10档分选；扫描模式每条曲线单独分选 接口 RS232C，USB HOST、USB DEVICE、LAN、GPIB、HANDLER、VGA、HDMI 开机预热时间 60分钟 输入电压 100-120VAC/198-242VAC可选择，47-63Hz 功耗 最大120VA 尺寸（WxHxD）mm3 220x325x428 重量
