汽车高压零部件测试分析

详情

  电动汽车的广泛普及,给电动汽车配套的相关零部件也在大量增加,特别是高压零部件,其电气性能成为整车厂及零部件厂家特别关心的性能,于是对于汽车高压零部件的测试需求也在逐步增加。国际上各大厂商都推出了针对高压零部件的测试标准,比如VW 80300,BMW 95023,PSA B21 7110,RENAULT 36-00-811等标准。本文以VW 80300为例做简单的分析。

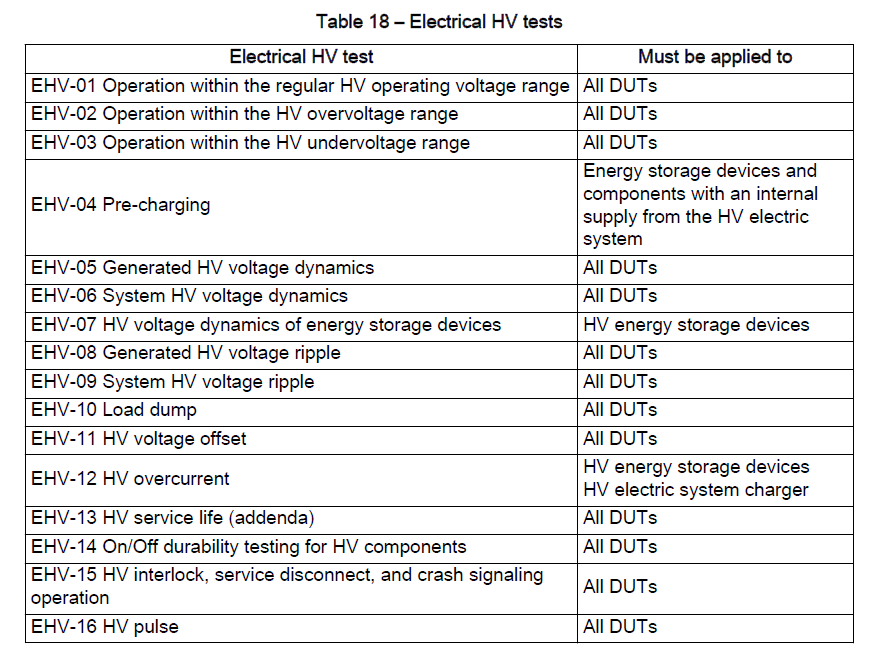

  VW80300针对高压部分测试要求如下:

  以上测试对于测试设备的要求很高,比如电压转换速率、高电压输出,一般电源难以满足。另外一个电压纹波测试EHV-09 需要任意波发生器及相应的放大器。我们提供的高性能电源模拟器、信号发生器、功率放大器和其他几个附件可以在给被测件提供各种功率以及最高1120V DC电压供电的同时,模拟出各种满足VW80300电源故障的波形,施加到被测件上进行测试,用来判定被测件是否合格。并有覆盖绝大多数标准的软件库给客户提供便利的测试。还能够完全满足BMW 95023,PSA B21 7110,RENAULT 36-00-811等测试标准。

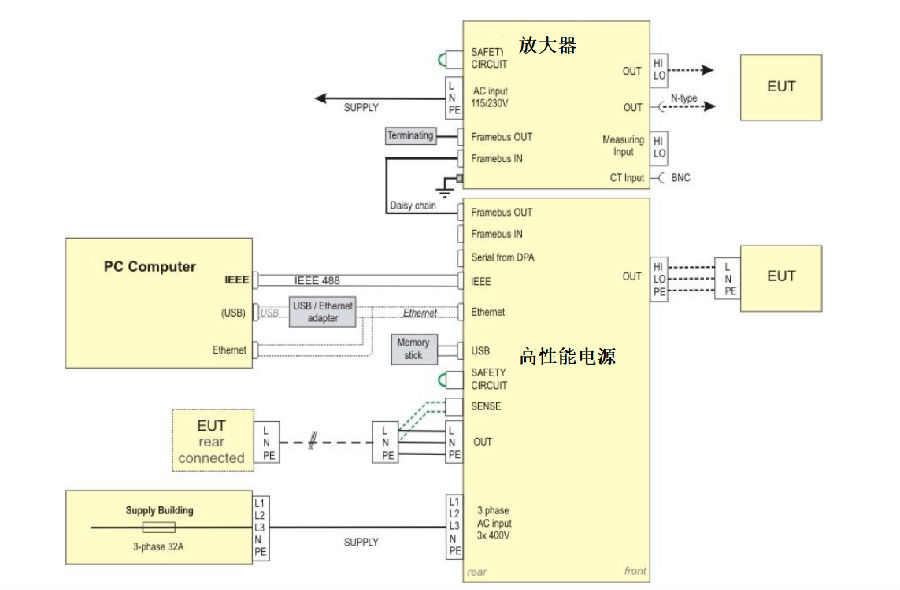

  原理图如下:



北京神州技测科技有限公司能够满足的测试标准如下:



标准standard

条款item

是否满足Meet the requirements









VW 80300

EHV-01

满足 yes

EHV-02

满足 yes

EHV-03

满足 yes

EHV-06

满足 yes

EHV-09

满足 yes

EHV-11

满足 yes

EHV-13

满足 yes

EHV-16

满足 yes









BMW 95023

10.4.1

满足 yes

10.4.2

满足 yes

10.4.3

满足 yes

10.4.4

满足 yes

10.4.5

满足 yes

10.4.6

满足 yes

10.4.7

满足 yes

10.4.8

满足 yes

10.4.10

满足 yes













LV 123

10.4.1

满足 yes

10.4.2

满足 yes

10.4.3

满足 yes

10.4.4

满足 yes

10.4.5

满足 yes

10.4.6

满足 yes

10.4.7

满足 yes

10.4.8

满足 yes

10.4.10

满足 yes







PSA B21 7112

7.1.3

满足 yes

7.1.4

满足 yes

7.1.5

满足 yes

7.1.6

满足 yes

7.1.7

满足 yes

7.1.8

满足 yes

7.1.9

满足 yes







RENAULT  36-00-811

6.1.1

满足 yes

6.1.2

满足 yes

6.1.3

满足 yes

6.1.4

满足 yes

6.1.6

满足 yes

6.1.7

满足 yes

6.1.8

满足 yes

6.3.2

满足 yes



ISO 7637-4

Pulse B

满足 yes

Pulse C

满足 yes

  北京神州技测科技有限公司不仅能提供针对高压零部件的测试系统。还能够提供针对汽车电子低压部分的测试如ISO 16750 及ISO 7637等针对低压零部件的测试系统。
