航空\航天数据总线健康监测平台
简介
航空\航天数据总线健康监测平台(以下简称总线健康监测平台)具有定量检测数据总线电缆的电性能参数;快.速判定电缆的健康状态;对数据总线的时序进行实时监测的功能。
总线健康监测平台还具有仿真总线终端和总线故障模式的功能。该产品具有可配置和可扩展的功能，可满足MIL-STD-1553B、ARINC429、MIL-STD-1773、ARINC629、CAN总线等航空航天数据总线的测试需求，按照相应的总线协议进行仿真。
功能特性
总线时序监测功能
-
实时接收总线上任意时刻的数据，将接收的数据进行保存，并支持数据回放。
-
判断总线数据中的地址信息，指令类型信息，校验和状态、指令数据、传输数据等信息。
-
监视总线上任意时刻的时序波形，并测试总线关键时刻时序指标。
总线电缆电器特性测试功能
-
总线信号传输电平测试
-
总线信号上升沿、下降沿测试
总线仿真功能
-
支持在上位机中配置总线的协议，总线数据中的地址信息，指令类型信息，校验和状态、指令数据、及总线关键时序指标参数等信息。
-
模拟负载能够模拟总线的真实电气特性。
数据显示及数据管理功能
-
总线时序监视模式、总线电缆测试模式、总线仿真功能模式具备独立的操作界面。
-
具备数据保存、数据回放、数据查询、数据分析、数据自动判读等功能。
-
数据库查询功能应界面友好，操作方便。

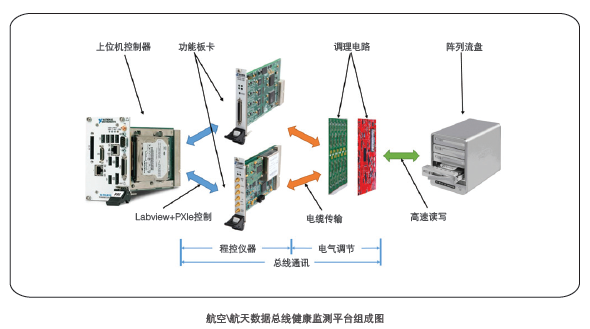

系统组成

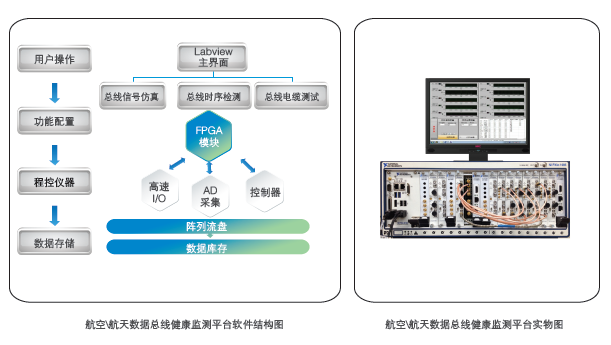

总线健康监测平台是一种基于PXIe的系统。总线时序监测功能模块主要利用多路高速I/O口来实现总线信号的多路并行实时采集。总线电缆测试功能模块主要是通过多路AD采集及流盘存储来实现高速率数据的实时采集与处理。总线仿真功能模块利用FPGA对总线的时序特征进行实时仿真，并通过信号调理功能保证了仿真信号电器特性的逼真度。应用软件模块能具有仪器控制、任务配置以及最终的数据处理和结果显示等功能。

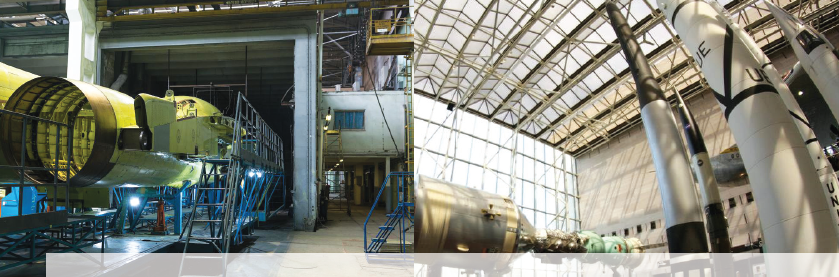

应用领域
-
产品的研制：在产品的研制阶段，研发人员可利用健康监测平台的仿真功能来对其设计进行测试，从而在研制阶段保障总线接口的可.靠性。
-
产品的生产：健康监测平台可以消除在产品生产阶段人工测试引入的错误和误差。
-
产品的现场测试和维护：健康监测平台可以实时监测总线的信号，发现并定位故障，从而给产品的现场车和维护提供依据。
